光学 3D 轮廓仪系统

用于非接触式 3D 表面和厚度测量


NOVACAM TM OPTICAL 3D PROFILOMETER TM系统基于纤维并提供:


微米级精度 3D 测量尺寸几何 - GD&T 参数

粗糙度测量

缺陷检测——裂纹、划痕

半透明材料的厚度测量


甚至可以扫描难以触及的表面的选项:侧视探头扫描内孔 ID 和其他狭窄空间,也可提供前视探头


易于与精密平台、第三方 CMM、CNC 机器或机器人集成的基于光纤的探头,以支持大批量连续流制造


完全可配置的自动检查。


值得注意的是,同一探头可用于测量尺寸、粗糙度、缺陷和/或厚度。

对我们的计量系统有疑问或者对报价感兴趣,我们的专业人员随时准备帮助您找到最佳的解决方案!

  • *
  • *
  • 概述
  • 应用
  • 图册
  • 软件
  • 系统组件
  • 附加信息
  • 常见问题

特性和优势概述


测量
  • 光学、非接触、无损

  • 高速:每秒高达 100,000 个 3D 点测量

  • 微米级分辨率,出色的信噪比

  • 2D 和 3D 表面和地下表征

  • 尺寸、粗糙度、缺陷、厚度

  • 长行程轮廓测量

成像
  • 表面轮廓

  • 交叉区域

  • 体积图像

基于光纤的探头
  • 检查内孔、管道和缝隙

  • 为高速在线检测提供多功能性

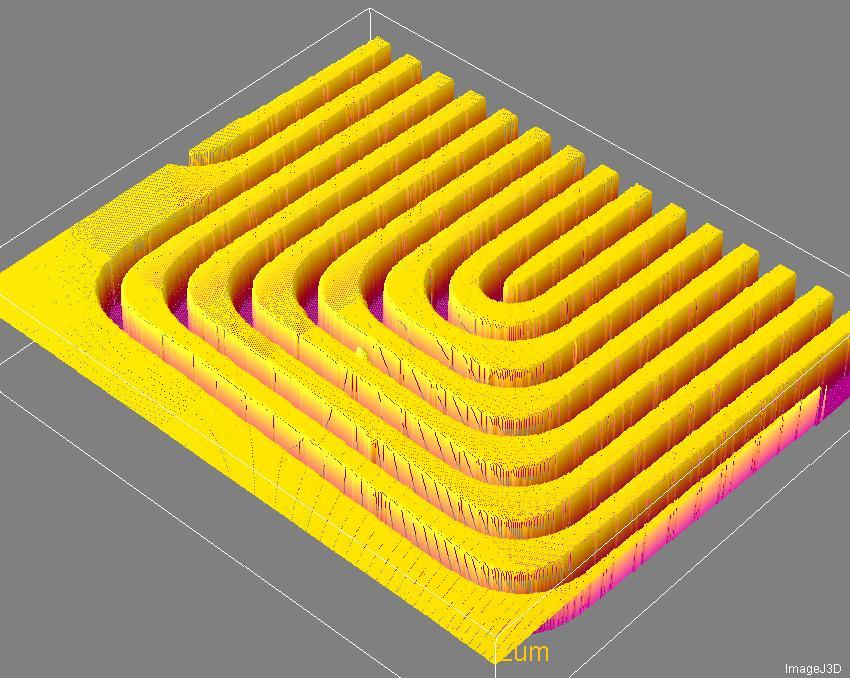

燃料电池双极板简介 人工晶状体:通过厚度扫描创建的 2D 光学横截面


好处
  • 广泛的材料:金属、塑料、聚合物、玻璃、金属涂层、硅胶、粘合剂;反光、透明、半透明、镜面、非镜面

  • 表面范围广:   被测物体可以是静止的或运动的,固体或液体,包括孔和管的内部、圆柱体的外部、凹或凸球形

  • 小直径探头伸入以测量 孔和小直径管的内部

  • 测量高纵横比特征:底切、交叉孔、倒角、膛线、螺纹、O 形环槽和边缘

  • 缩短检测周期时间:每秒测量多达 100,000 次,每次代表一个 3D 地形点

  • 设置的多功能性:非接触式探头可在距表面 1 米远和距干涉仪数米远的地方工作

  • 连续、长轮廓扫描:无需区域拼接

  • 用于评估被检零件的灵活选项:测量的特征可以与 CAD 图纸或用户定义的一组位置、标称和公差进行比较

  • 简单的扫描定义和执行:扫描序列通过操纵杆对系统进行一次定义。稍后可以通过按下按钮来执行扫描序列。

  • 省时的自动报告:扫描后,可以生成通过-不-通过报告,并以符合行业标准机制的方式记录结果

  • 轻松集成到实验室、车间或全自动检测装置中:探头可以安装在 XY 工作台、多轴扫描机构、加工中心内部、移动网上方、机器人头部等。

  • 适应恶劣环境:放射性、高温、低温、真空等。

  • 无需耗材:光学探头不与被测样品接触,因此不会像接触式探头那样磨损

  • USB 连接,用于将数据从干涉仪传输到 PC 或笔记本电脑

  • 可选择将多个探头与单个干涉仪复用以获得额外的投资回报 (ROI)
